Spezifikation         Beschreibung
Allgemein
Artikelnummer:         E0129264
Produktbeschreibung :       Schnell reinigbarer Magnetfilter  Neoflux®
Produktschlüssel :         SFNGZ-400-FI-05Z-HT-FM1-N-B-S
Max. Partikelgröße :       10 mm
Min. erfassbare Fe-Partikelgröße :   30 µm
Reinigung/Fe-Abscheidung :     Halbautomatisch (manuell/pneumatisch)
Einbaulänge :         700 mm
Einbau-/Anschlussabmessungen :  DN400 gemäß EN 1092-1 PN10
Anschlüsse :         Pneumatisch: für Schlauch Ø 6 mm
Werkstoffe – produktberührend :   AISI316L (Edelstahl 1.4404)
            AISI316 (Edelstahl 1.4401)
Werkstoff des Gehäuses:      AISI304 (Edelstahl 1.4301)
AISI316L (Edelstahl 1.4404)
PE-HMW (UHMWPE)

Ausführung des Gehäuses:     Mit Führung der Magneteinheit
Dichtungswerkstoff:       Silikon VMQ O-Ring, 70° Shore, rot,
lebensmittelgeeignet gemäß EG 1935/2004
und FDA

Oberflächenbehandlung/Beschichtung: S1: gestrahlt, Ra 3 µm (innen/außen)
Schweißnähte:         Wm: Produktschacht: durchgehend
verschweißt – außerhalb des
Produktschachts: soweit möglich
durchgehend verschweißt
Max. Betriebs-/Produkttemperatur:   140 °C
Min./max. Umgebungstemperatur:   -10 bis 40 °C
Betriebsdruck:         Max. 10 bar
Prüfdruck:           15 bar
Informationen zum Magneten

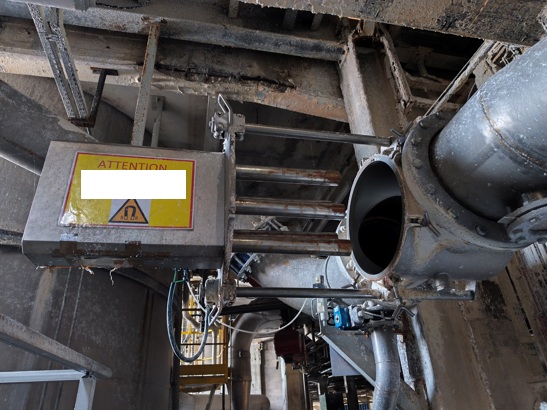

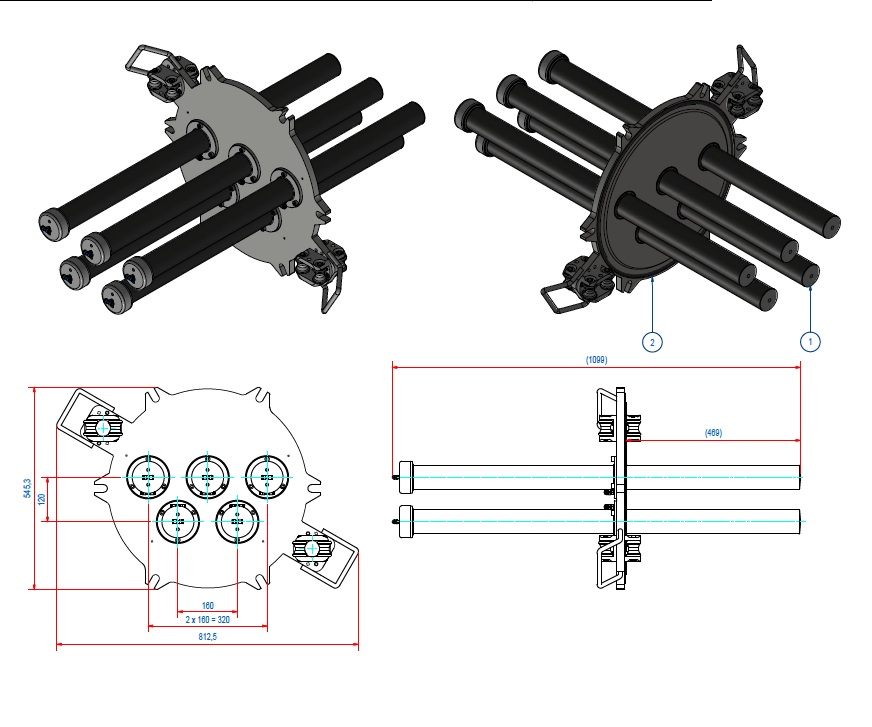

Magnetsystem:         Magnetstab im Rohr
Abmessung des Magnetstabs:     Rohr Ø65 mm
Anzahl der Magnetstäbe:      5
Magnetqualität:         Neodym GS-N-42SH, Br 13.300 Gauss (bei
            20 °C), Tmax. 150 °C
Feldstärke (Flussdichte) am Rohr (±10 %): 10.700 Gauss Versorgung/Steuerung

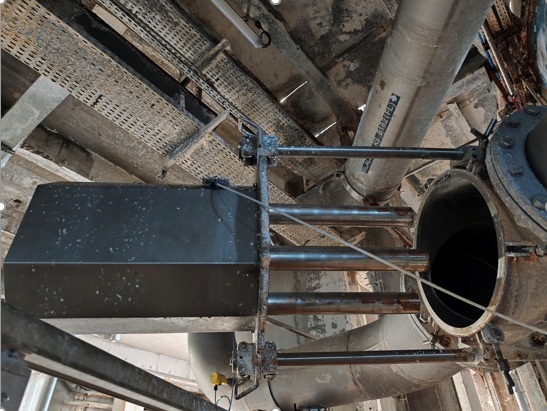

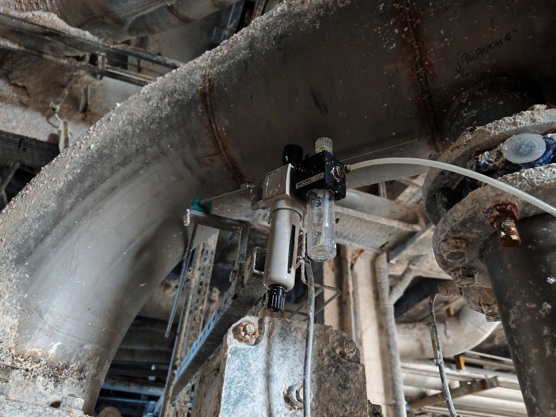

Pneumatische Versorgung:     4 bar (empfohlen), 6 bar (max.)

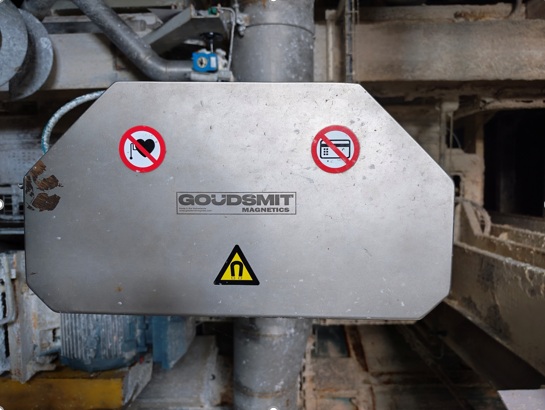

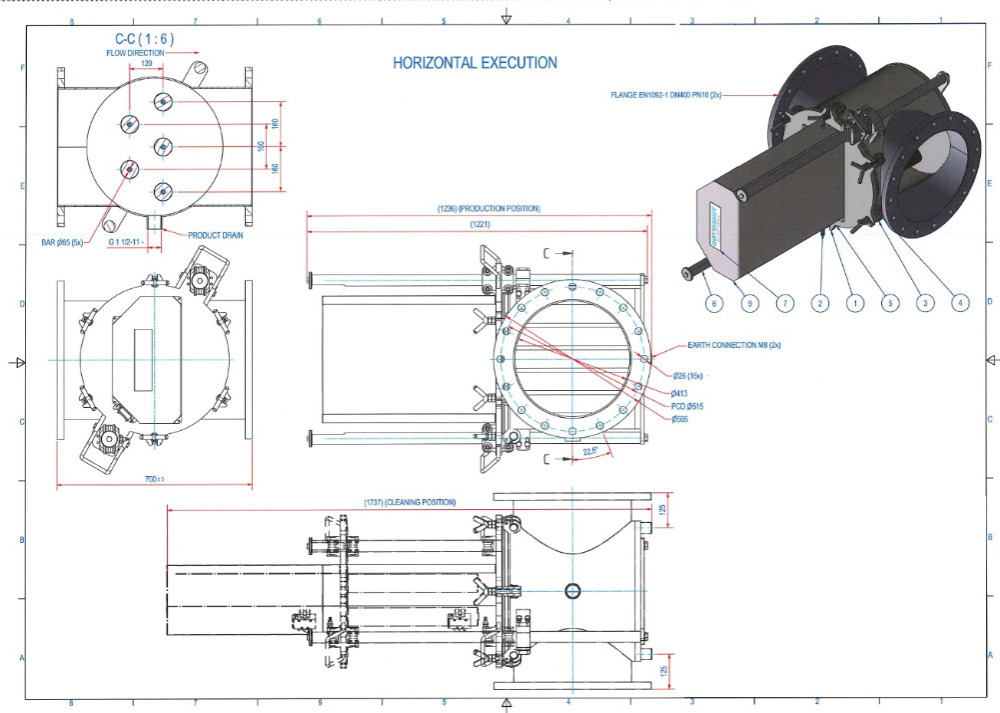

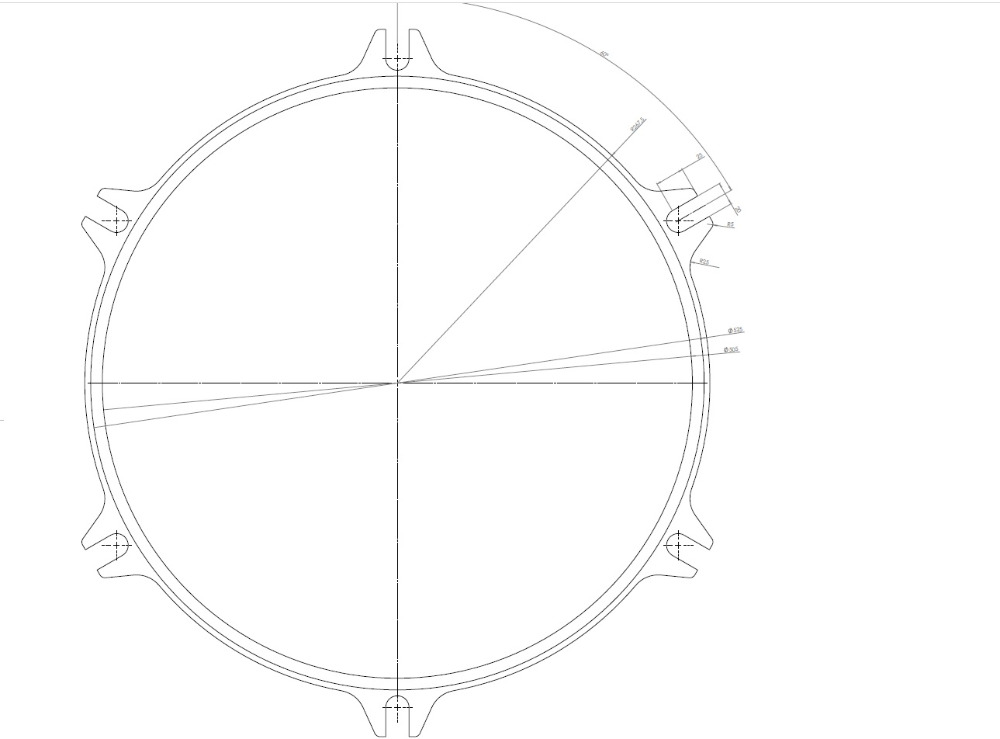

Abmessungsinformationen
Länge:           1236 mm in Produktionsstellung / 1737 mm
            in Reinigungsstellung
Einbaulänge (Flansch zu Flansch):   700 mm
Breite:           813 mm
Höhe:         650 mm
Gewicht:           298 kg
