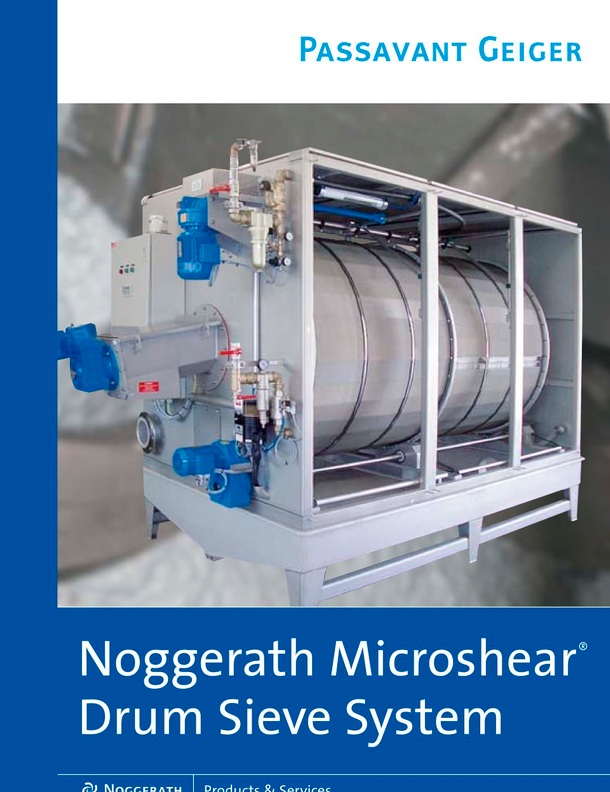

1 Stück gebrauchte NOGGERATH – Trommelsiebfilteranlage
Typ: Microshear MS 1500/3800 AS/L

Zur Feinsiebung von Siebwasser aus einer Papiermaschine

Auslegungsdaten

• Durchsatzleistung: Q = 50 m³/h
• Maschenweite: 55 µm

Materialien / Oberflächen

• Rahmen und Fördertrog: Edelstahl, Werkstoff-Nr. 1.4571
• Siebgewebe: Edelstahl, Werkstoff-Nr. 1.4404, mit Spannvorrichtung
• Austragsspirale: Edelstahl 1.4571
• Verschleißfutter: Edelstahl 1.4571, Stärke 5 mm
• Laufrollen: Edelstahl 1.4571
• Stabilisierungsrolle: PE
• Düsenleisten und Düsen: Edelstahl 1.4571
• Düsenmontageschellen: Kunststoff
• Lagerböcke: Edelstahl 1.4571
• Kurbelstange der Spritzleiste: Edelstahl 1.4571

Ausstattung

• Maschinenrahmen mit integrierter Ablaufwanne, betriebsfertig montiert, einschließlich Ablaufstutzen und Kranösen
• Austragsförderer
• Innenbeschickte Siebtrommel in Fachwerkbauweise
• Edelstahl-Siebdecke mit Spannvorrichtung
• Feststoffabtrennung über eine oszillierende Abblasvorrichtung mit Luft
  • Mindestdruck: 5 bar
  • Luftbedarf: ca. 2,6 m³/min
• Spritzleiste einschließlich Magnetventil Fabrikat Herion zur Reinigung der Siebfläche mit Filtrat:
  • 3 bar
  • 67 l/min
• Spritzleiste einschließlich Magnetventil Fabrikat Herion zur Reinigung der Siebfläche mit Frischwasser:
  • 3 bar
  • 67 l/min
• Zu- und Ablaufstutzen einschließlich DIN-Flansch
• Trommelvollverkapselung mit stirnseitiger Revisionsöffnung sowie verschraubbaren Klappen an den gekapselten Lagerstellen
• Maschinenlängsseiten vollständig mit durch Zungenreiber verschließbaren Türen verkapselt, vorbereitet für Profilhalbzylinder
• Vollgekapselte Laufachsenlagerböcke mit Schmierung über eine automatische Zentralschmiereinrichtung, Fabrikat ZS
• Überschuss-Fettdrainage nach außen in einen separaten Auffangbehälter

Antrieb und Steuerung

• Bedarfsgerechte und stufenlose Regelung der Trommeldrehzahl über OP
• Antriebe: SEW
• Schutzart: IP54
• Weitere Motordaten auf separatem Datenblatt
• Stufenlose Niveausteuerung über internen Schwimmer
• Übertragung auf berührungslose Endschalter
• Integrierte Siemens-S7-Steuerung für den vollautomatischen Betrieb mit Frequenzumformer
• Zeit- und Ablaufprogramm frei wählbar
• Die Reinigung des MS erfolgt zweistufig, zunächst mit Filtrat und anschließend mit Frischwasser
• Vorwahl zwischen Luft, Filtrat oder Frischwasser
• Ablauf der Reinigung vollautomatisch
• Alle Antriebe mit Reparaturschalter und Hilfskontakt
• Vor-Ort-Schaltkasten mit mindestens OP17, in VA-Ausführung und wasserdichter Ausführung
