Stoffaufbereitung

Gebrauchte Maschinen zum Herstellen von Zellstoff sowie zum Aufbereiten von Altpapier zu verwendbarem Fasermaterial.

Hauptbild Name Hersteller Typ Größe Kapazität

Sand separator

Kräftige, wellenlose Förderspirale mit Rechteckblattprofil. In einem u-förmigen Trog rotierende Spirale ohne Gegenlager, getragen von einem Verschleißfutter. Wahlweise mit Deckel in geschraubter Ausführung oder mit Schnellverschlüssen versehen. Der Sedimentationskasten ist konisch verjüngt auf der Förderspirale aufgesetzt. Der Sedimentationskasten erhält einen Deckel sowie einen Zulauf und einen Auslauf.

Auslegungsdaten

Conveyed medium: Process water from reject stream

Contaminants: Sand

Max. edge length: 0.2 - 20.0 mm

Density: 1.4 kg/dcm³

Throughput capacity: 24 m³/h

Solid content: max. 1.5 m³/h

Separation size: 80% > 0.2 mm

Other features: n/a

pH: n/a



Technische Daten

Drive type: Gear motor pulling

Angle of inclination: 25°



Trough/sedimentation box

Material: 1.4301

Material thickness: 2 mm

Trough cover: Screwed

Seal: yes



Separator

Container volume: approx. 2.2 m³

Length: approx. 6,225 mm

Width: approx. 2,070 mm

Height: approx. 2,658 mm

Discharge height: approx. 2,037 mm

Inlet: DN 200 PN 10 loose flange EN 1092-1 T02

Material: AL-coated

Outlet: DN 250 PN 10 loose flange EN 1092-1 T02

Material: AL-coated

Emergency outlet: Blind plug R 2"

Discharge chute: 435 x 335 mm smooth

Supporting structure: Profiled steel

Material: 1.4301

Pipe connection: 2"



































Spirale

Overall length: according to production drawing

Diameter: 290 mm

Pitch: 260 mm

Blade geometry: 70 x 30 mm

Material: Reko high tensile strength steel

Flansch:

Material: Fe 510

Drive shaft:

Material: Fe 510



Wear shells

Material: REKOLON

Dimensions: 1000 x 10 mm moulded



Gearbox

Type: SEW flat gearbox

Power: 0.75 kW

Speed: 7.3 min

Motor: 230/400 V, 3 ph, 50 Hz

Protection class: IP 56

Insulation class: F



European 290 mm

Pulperanlage Grubbens 8 m³ unbenützt

Unbenütze Pulper mit 8 m3.

Neben dem Pulper gibt es auch einen überholten RF-0 Conflo Refiner und mehrere brandneue Tanks mit jeweils 15 m3. Sie sind mit verschiedenen Mischern von Sulzer ausgestattet, einige für Weißwasser, einige für 4-6 % und einige für höhere Konzentrationen.



Hersteller Grubbens Cellwood

Volumen m³    8

Typ    Vertikal V8-64/51S

Material: Frische Weichholzfasern, gebleicht und ungebleicht, Ballen

Kapazität: Ein (1) Ballen (200 kg) / Charge

Trockenheit der Pulperballen: 90–92 % (angenommen)

Ausführung: Vertikal

Betrieb: Chargenweise

Nutzvolumen: 8 m³

Eingebauter Motor: 110 kW/1000 U/min (exkl.)

Frequenzumrichter erforderlich (exkl.)

Leistungsaufnahme: 53 kW

Rotordrehzahl: 385 U/min

Rotordurchmesser: 640 mm

Antrieb: Keilriemen (inkl.)

Ausgestattet mit: GRUBBENS ROTOREINHEIT Typ 64/51S

Die Rotoreinheit besteht aus Lagereinheit, Siebplatte und Rotor. SKF-Pendelrollenlager. Siebplatte aus EN 1.4162 mit Ø 20 mm Löchern. Die Siebplatte kann für eine doppelte Lebensdauer gewendet werden. Werkzeug zum Ausbau des Rotors im Lieferumfang enthalten. Alle Teile, die mit dem Material in Kontakt kommen, sind aus Edelstahl EN 1.4460 und/oder EN 1.4404 gefertigt.



Grubbens Vertical V8-64/51S 8 m³

Turboseparator Voith ATS 20 überholt

Gebrauchter Turboseparator mit Basaltauskleidung in überholtem Zustand:

Lieferumfang: Gehäuse mit Tür und Siebkanal mit Basaltauskleidung, Welle, Rotor





Voith ATS 20 20 max. 190 t/day

Dickstoffreiniger Voith IDH 300-65

Dickstoffreiniger mit Schmutzschleuse



  • High-efficiency removal of heavy contaminants (e.g., sand, staples, paper clips)

  • Low fiber loss due to optimized flow design

  • Modular construction for easy maintenance and scalability

  • Operating pressure range: Often between 2–4 bar depending on model

  • Flow capacity: IDH 300-65 handles medium to high flow rates

voith HD Cleaner / Centricleaner 1500-2800 l/min

Dekanter Alfa Laval AVNX 4030

Bowl diameter, int.: 353 / 202 mm

Max. solids density: 1,2 kg/dm³

Max bowl speed: 4000 rpm

Alfa laval AVNX 4030

Doppelscheibenrefiner Escher-Wyss DSR 3 HEP

Max power: 700 KW

Capacity range: 780 - 5000 l/min depending of installation and stock consitency

Escher Wyss DSR 3 HEP 3 780 - 5000 l/min

Vacuum pulper 32 m³

400 KW drive

German Vacuum pulper 32 m³

Drucksortierer Moduscreen Ahlstrom/ Andritz F3

The screen include rotor type LR for medium consistency and basket with 0.30/035 mm

s

Ahlstrom/ Andritz Moduscreen F3 F3

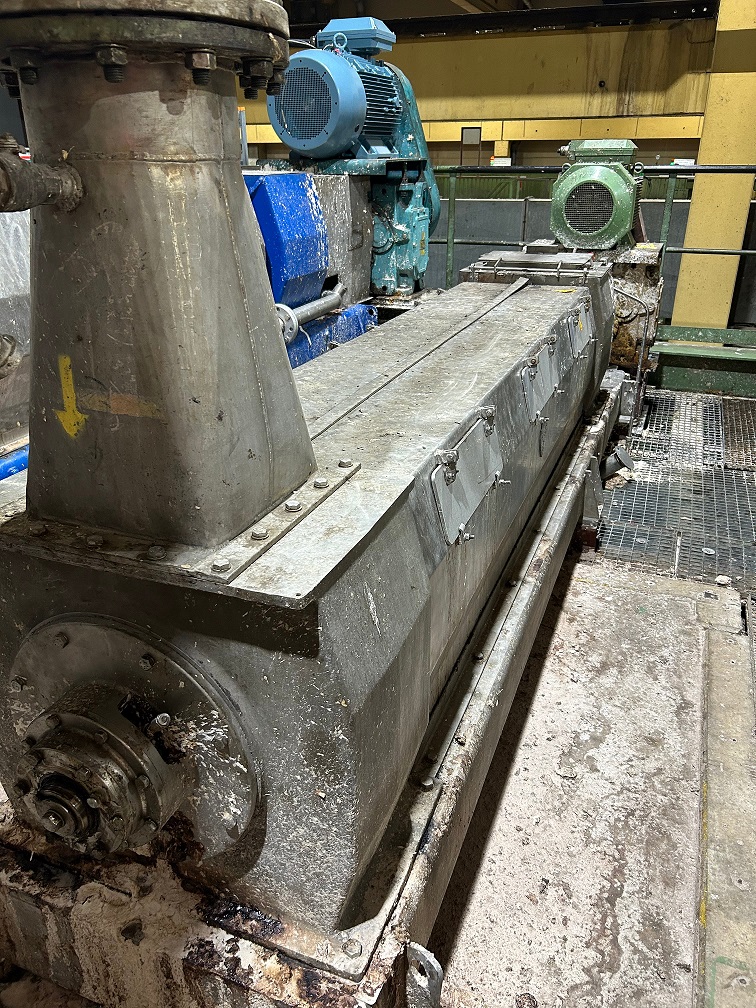

Schneckenpresse für Zellstoff Thune SP 23

- Kvaerner Eureka, type Thune SP-23

- Refurbished 2021

- ABB Motor M2AA 180 L6, 15 kW

- Support structure with platform

- Length 4 m, width 2.5 m, height 4m

- Floor grating

- Handrails

- Ladder

Thune SP 23

Hydrapurge model 33 XVF 1200 - Black Clawson

Black Clawson/ Kadant Hydrapurge model 33 XVF 1200
